LÍNEAS DE ALIMENTACIÓN AHORRADORAS DE ESPACIO
Máximo rendimiento de la línea de alimentación: hasta un 50% menos de espacio

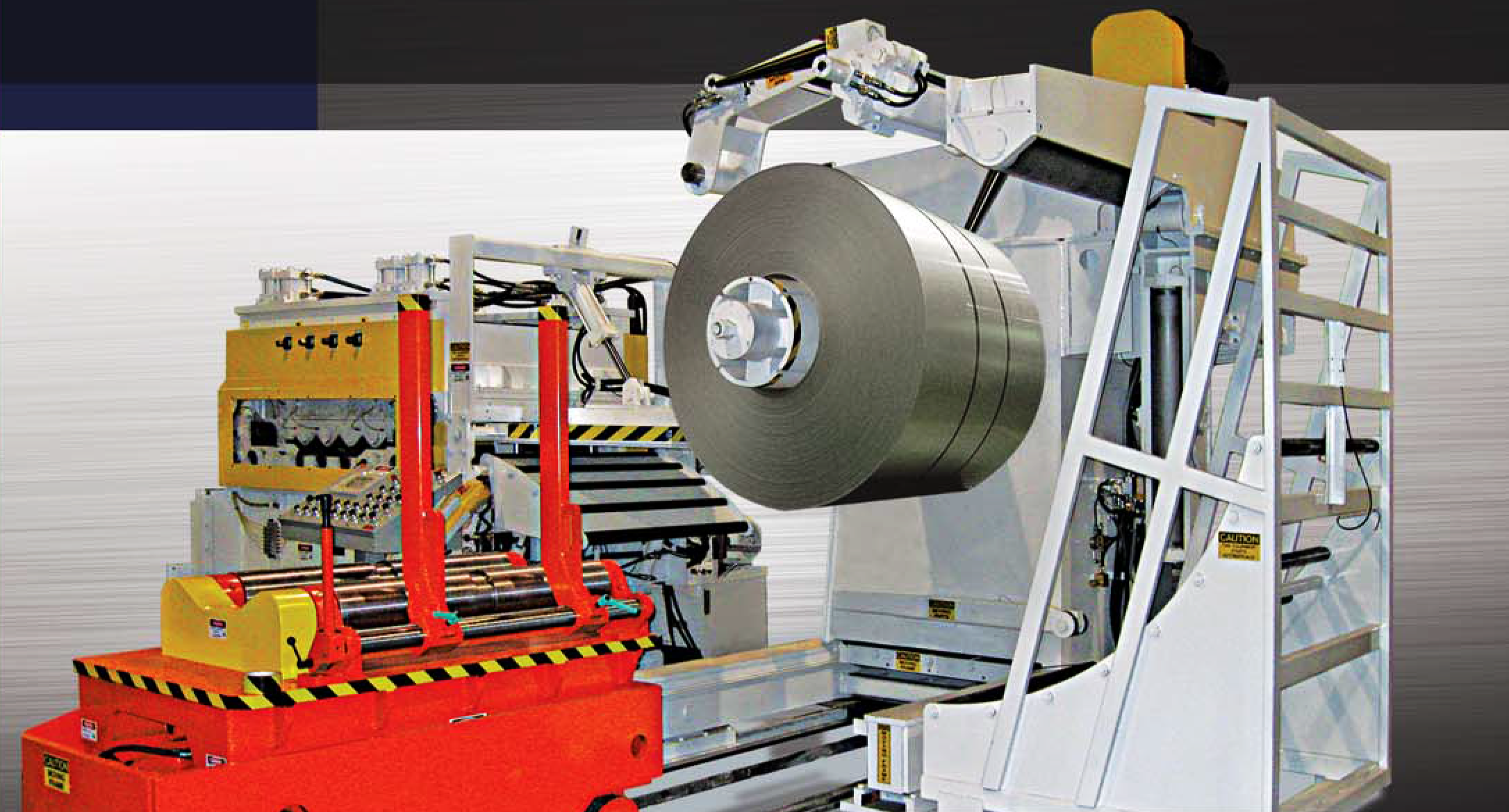

Ejemplo - Colt Automation CSSU-4000-42 Ahorrador de espacio. Longitud total de la línea de alimentación: 7,1 metros.
LÍNEAS DE ALIMENTACIÓN COLT (CSSU) SPACE SAVER ahora disponibles con servopilotaje de alta velocidad
Colt introdujo por primera vez los ahorradores de espacio en la década de 1980 y la evolución ha continuado. Los ahorradores de espacio Colt ofrecen la flexibilidad y el gran rendimiento de una línea de alimentación convencional, pero en un espacio más reducido.
TECNOLOGÍA DE DESENROLLADO DE DOBLE MODO DE TORSIÓN: UNA PRIMICIA EN EL SECTOR
Brazos de retención de bobina | Brazo de sujeción con rueda final motorizada | Conjunto de bucle trasero completo | Control de cola | Carro de bobina de gran alcance con rodillos de nido motorizados | Enhebrado manos libres
MATERIAL DE BOBINA MÁS FINO >.100
Los controles avanzados y sincronizados permiten que el material más fino entre directamente en el alimentador/enderezador AHSS de 7, 9, 11 ó 13 rodillos. El desenrollador de par de torsión ayuda a liquidar manteniendo la tensión.
THICKER COIL MATERIAL <.100”
Las bobinas más gruesas y pesadas de más de 0,100" se controlan con precisión en un ensamblaje de rodillo de pellizco de ancho completo bajo tensión controlada para llenar el ensamblaje de bucle trasero supervisado por láser y sincronizado con la velocidad de rendimiento del alimentador/enderezador.

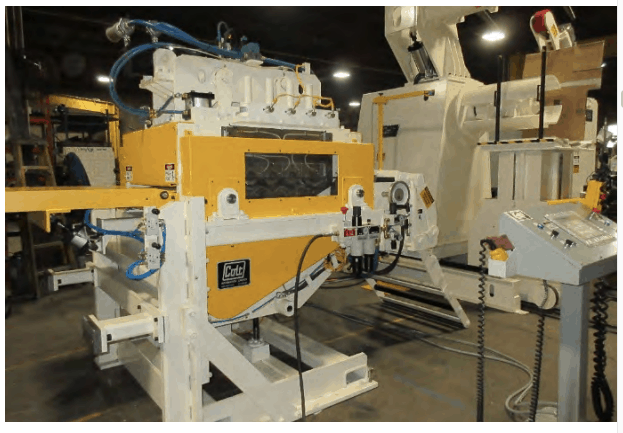

ALIMENTADOR/ENDEREZADOR AHSS
Equipada con cuchilla peladora extensible y ensamblaje de roscado Alligator/Dekinker completo. Con enderezadora de grado de aviación, rodillos de pellizco y engranajes con múltiples opciones de rodillo de respaldo para AHSS a 1200Mpa, pilotaje para presionar velocidades y modo de cola de salida, el mejor rendimiento de su clase.
CONTROLES AVANZADOS
Plataforma abierta de última generación, PLC y HMI de programación avanzada, tecnología de servoaccionamiento que proporciona opciones totalmente automatizadas y de recetas para todas las funciones.
Colt Automation es pionero en el diseño de líneas de alimentación de bobinas que ahorran espacio, ofreciendo una variedad de estilos diferentes para calibre más pesado, calibre ligero, acero dulce o AHSS. La introducción del enrollador/desenrollador motorizado Torque Drive (2012) permite una fijación totalmente sincronizada para alimentar directamente al alimentador/enderezador del bucle trasero.
PRESTACIONES:
- Utiliza hasta un 50% menos de espacio
- Un operario puede enhebrar una bobina nueva de 30.000 lb en menos de 4 minutos
- Las placas laterales de la cuna accionadas hidráulicamente facilitan la configuración y el centrado de la bobina
- Un servosistema de bucle cerrado ofrece longitudes de alimentación precisas, menos tiempo de inactividad y más productividad.
"Líneas de alimentación de bobinas con controles avanzados y diseño que ahorra espacio".
Anchura mínima
12″
300 mm
Anchura máxima
76″
1930mm
Peso mínimo
10.000 libras
4550kg
Peso máximo
60000lbs
27215kg
- Controles avanzados con pantalla visual HMI
- Funciones manuales o totalmente automatizadas con opciones de recetas
- Sólo se necesitan de 20 pies (6100 mm) a 25 pies (7620 mm)
- Pilotaje totalmente hidráulico
- Rodillos de arrastre de entrada y salida contrapesados
- Torque Drive para la máxima flexibilidad
- El material de calibre más ligero sale de la parte superior de la bobina y entra directamente en el alimentador/enderezador
- El material más pesado se enhebra a través de rollos de pellizco en el bucle trasero
- Configuraciones opcionales del rodillo alisador 5,6,7,8,9,11
- Ajuste de la microalimentación sobre la marcha
- El sensor láser de bucle sincroniza la velocidad de paso

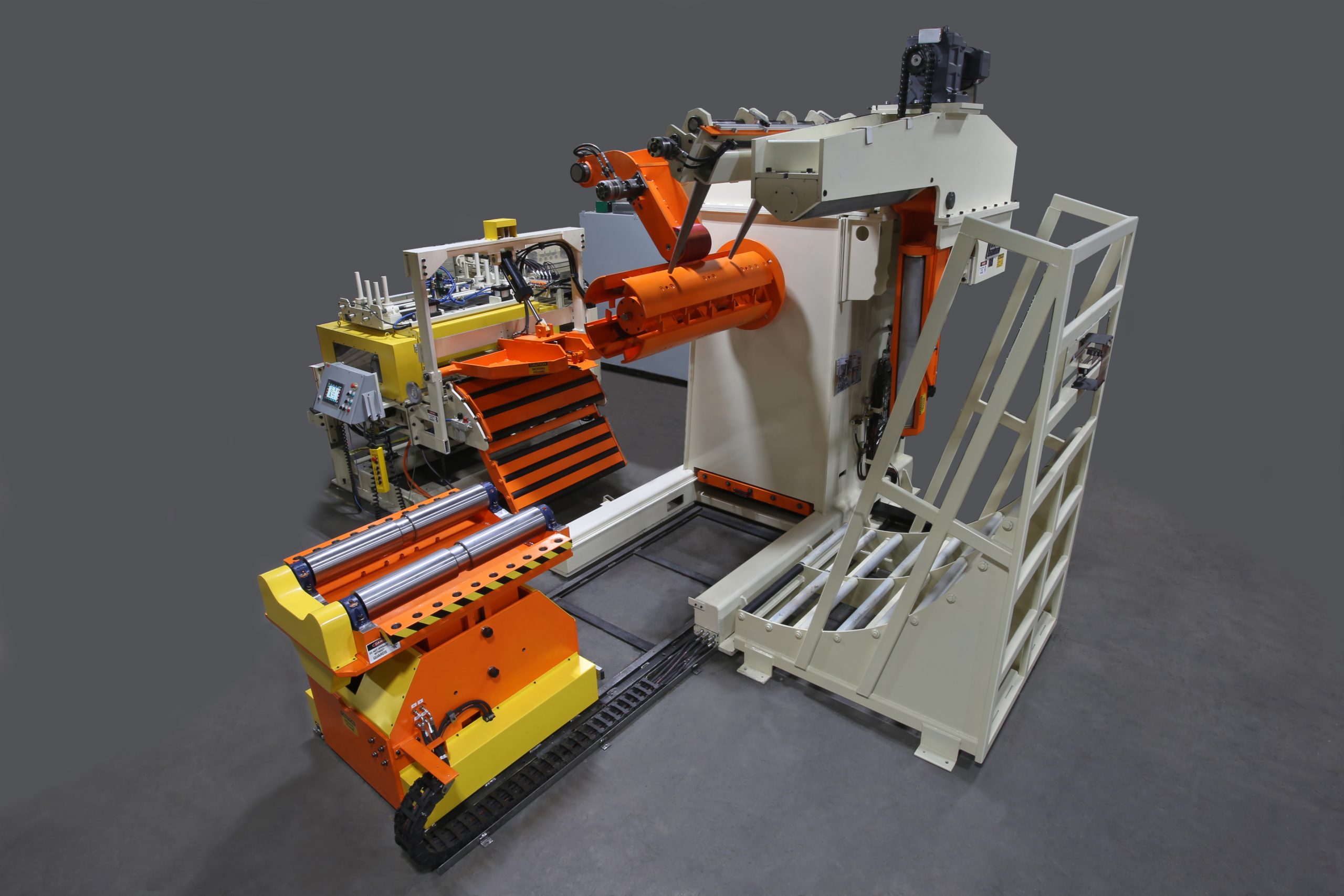

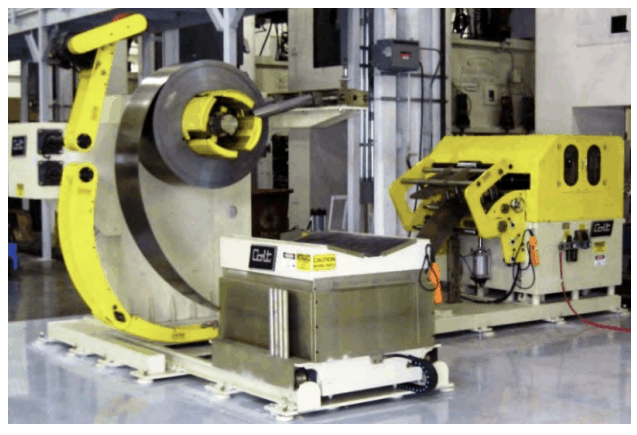

Ejemplo: LÍNEA DE ALIMENTACIÓN DE LAZO POSTERIOR DE USO MEDIO PARA AHORRAR ESPACIO EN EL ALIMENTADOR/ENDEREZADORA
Incluye un desenrollador motorizado, un bucle trasero con brazo de roscado ajustable, brazos de retención hidráulicos y un desenrollador móvil con carro de bobina fijo en una combinación de alimentador y enderezadora. Controles y funciones avanzados que utilizan la HMI de Schneider y el PLC de Siemens seleccionados por el cliente.
"NO HAY ESPACIO, NO HAY PROBLEMA - COLT TIENE UN C.S.S.U. PARA EL TRABAJO!"
